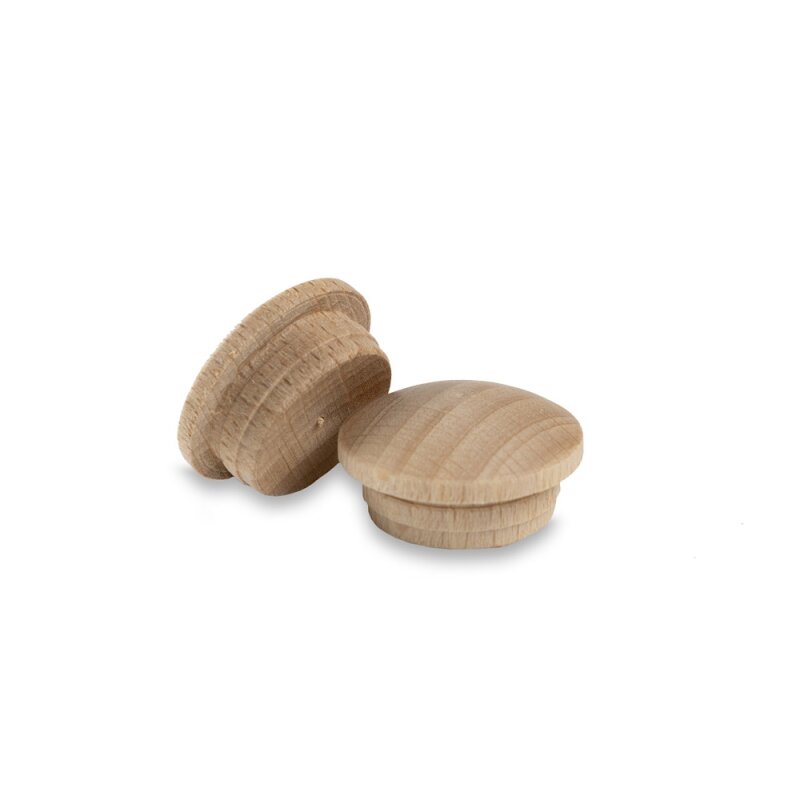

Abdeckkappen

Haben Sie Fragen?

» zu unseren FAQs » zu unserem Holzlexikon

Oder sprechen Sie uns an!

0351 / 42 15 281 (Mo - Fr 9 - 17 Uhr)

» Nachricht schreiben

4.95 / 5.00

Sehr gut

+ 1a-Ware + Artikel wie bestellt + Sehr netter Kontakt + Jederzeit wieder +

Rainer Schäfer
alles sehr gut immer wieder gerne vielen dank mfg

Günter Dreiser
Alles Super. Schnelle Lieferung. Ware im super Zustand. Sieht toll aus. B…

Birgit Lehnert-Lohoff
sehr gute ware,schnelle lieferung,sehr sauber verpackt besser geht eigenlic…

Günter Dreiser
NOCH besser hätte es nicht laufen können. Wurde sogar am Sonntag …

Werner J.

Gesamt: 1055

Artikelnummer: 4860
GTIN: 4260108558292

Abmessung
Holzart
Oberfläche

0,36 €

inkl. 19% USt. , zzgl.

Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Maße:

Durchmesser Zapfen (Bohrung) x Durchmesser Kappe (Abdeckung der Bohrung)

12 x 16 mm
15 x 20 mm
20 x 25 mm
25 x 30 mm

Haben Sie Fragen? Vielleicht finden Sie schon hier die passende Antwort.
» zu unseren FAQs

Es gibt noch keine Bewertungen.

Montageanleitung für gebohrte Pfosten

1. Schritt

Prüfen Sie, ob Sie neben Pfosten, Handlauf, Bodenleiste und ggfs. Geländerstäben alle Teile des Befestigungssets vorliegen haben.

Das Set besteht aus:

Metallspille
Langmutter
Stockschraube
Dübel
Mutter M10
Unterlegscheibe

Sie benötigen zusätzlich:

17er Steckschlüssel oder Maulschlüssel
Eisensäge oder Trennschleife

_______________________________________________________________________________________________________

2.Schritt
Montieren Sie den Handlauf und ggfs. die Geländerstäbe sowie die Bodenleiste an den Pfosten.

Bitte beachten Sie, dass die Verbindungsschrauben für Handlauf und Bodenleiste seitlich unten an den Pfosten mit einer Sacklochbohrung ausgeführt werden. Diese muss hinter der senkrechten Pfostenbohrung mindestens so tief wie der Schraubenkopf sein, damit dieser dann die senkrechte Metallspille nicht behindert.

_______________________________________________________________________________________________________

3. Schritt
Stellen Sie das Geländer so auf, wie es zum Schluss stehen soll.

_______________________________________________________________________________________________________

4. Schritt
Verschrauben Sie die Metallspille mit der Langmutter (ca. 4 - 5 Umdrehungen).

Verschrauben Sie die andere Seite der Verbindungsmutter mit der Stockschraube.

Schieben Sie danach die Metallspille mit der Stockschraube durch die Bohrung im Pfosten und fixieren Sie auf dem Boden mit einem leichten Schlag den Bohrungspunkt.

Tipp: Damit die Gewindestange sich auf der Langmutter bei der Montage nicht mitdrehen kann, kerben Sie das Gewinde der Stockschraube leicht mit einem Hammer an.

_______________________________________________________________________________________________________

5. Schritt
Entfernen Sie die Metallspille mit der Stockschraube wieder aus dem Pfosten und schrauben Sie diese auseinander.

Prüfen Sie aus welchem Material Ihr Fußboden ist:

Holz: Bei Holz wird die Stockschraube direkt in den Holzfußboden in den Bohrungspunkt eingeschraubt. Bohren Sie dafür das Holz vor.

Beton/Estrich u.a.: Bohren Sie in den Bohrungspunkt des Fußbodens Ihre benötigte Bohrung. Setzen Sie dann den mitgelieferten Dübel für die beiliegende Stockschraube ein und drehen Sie die Stockschraube mit der Langmutter in den Dübel.

Setzen Sie danach das Geländer auf die Stockschraube und führen Sie die Metallspille in das Loch im Pfosten.

Reißen Sie die Metallspille auf das Längenmaß an, welches Sie benötigen.

Legen Sie danach das Geländer wieder beiseite und schneiden Sie die überstehende Spille ab. Drehen Sie davor die beiliegende Mutter M10 sowie die Unterlegscheibe mit einem Steckschlüssel 17 oder Maulschlüssel auf die Metallspille und schneiden Sie dahinter ab. Dadurch kann nach dem Schneiden das Gewinde sofort wieder genutzt werden.

_______________________________________________________________________________________________________

6. Schritt
Setzen Sie nun das Geländer wieder auf und verbinden Sie die Metallspille mit der Langmutter.

Jetzt kann der Pfosten fest mit der Stockschraube verbunden und das Walmdach oder die Kappe des Pfostens aufgesetzt werden.

Wichtig: Die Pfostenköpfe dürfen nicht verwechselt werden, da sie an den jeweiligen Pfosten angepasst sind.
