Handlaufbogen 90° für den passenden Übergang
Handlaufbögen mit einem Winkel von 90° dienen dazu, den Handlauf an Ecken oder Wendepunkten sicher und nahtlos zu verbinden, um ein durchgehendes und stabiles Geländer zu schaffen.
Unsere Handlaufbögen werden aus Massivholz gefertigt, um eine lange Lebensdauer und Stabilität zu gewährleisten. Sie sind in verschiedenen Durchmessers und Ausführungen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden.
Bei der Installation von Handlaufbögen ist es wichtig, sorgfältig zu arbeiten, um sicherzustellen, dass sie perfekt passen und sicher befestigt sind. Die Bögen sollten so positioniert werden, dass sie den Handlauf nahtlos umschließen und dabei eine gleichmäßige und glatte Oberfläche bilden. Eine fachgerechte Montage stellt sicher, dass der Handlauf stabil und sicher ist und bei Bedarf leicht gewartet werden kann.
Zu beachten:
Für die Verbindung des Bogens mit den Handlauf beachten Sie bitte alle Infos unter dem Reiter "Montage" auf dieser Seite.
Den 3D-H-Verbinder benötigen Sie nicht für die Montage von Handlaufbögen. Bögen werden standardmäßig mit Dübeln verleimt, die wir Ihnen mitliefern.
Sie können auswählen zwischen:
- Holzart

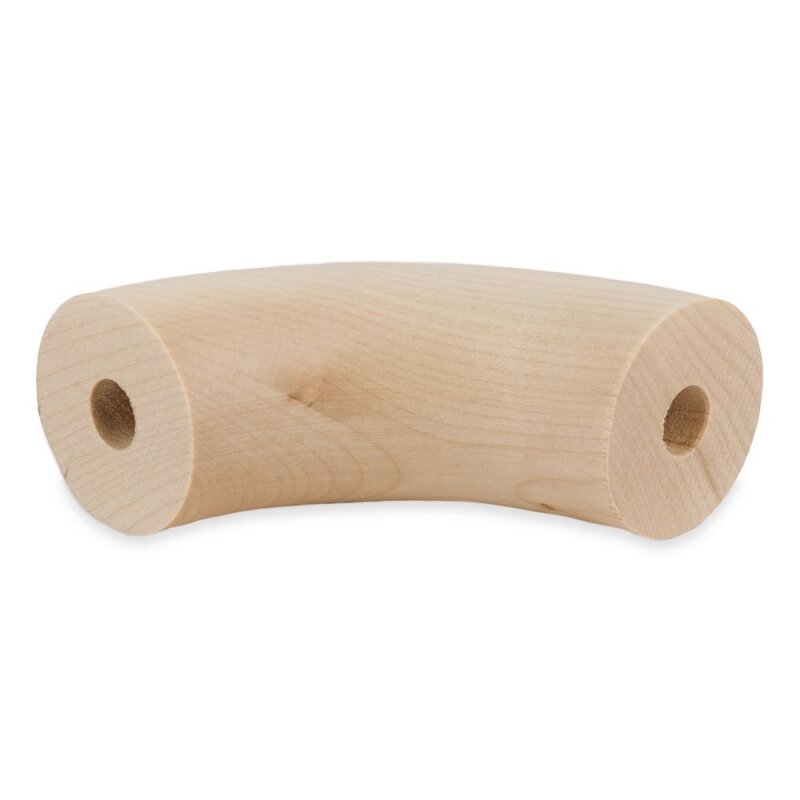

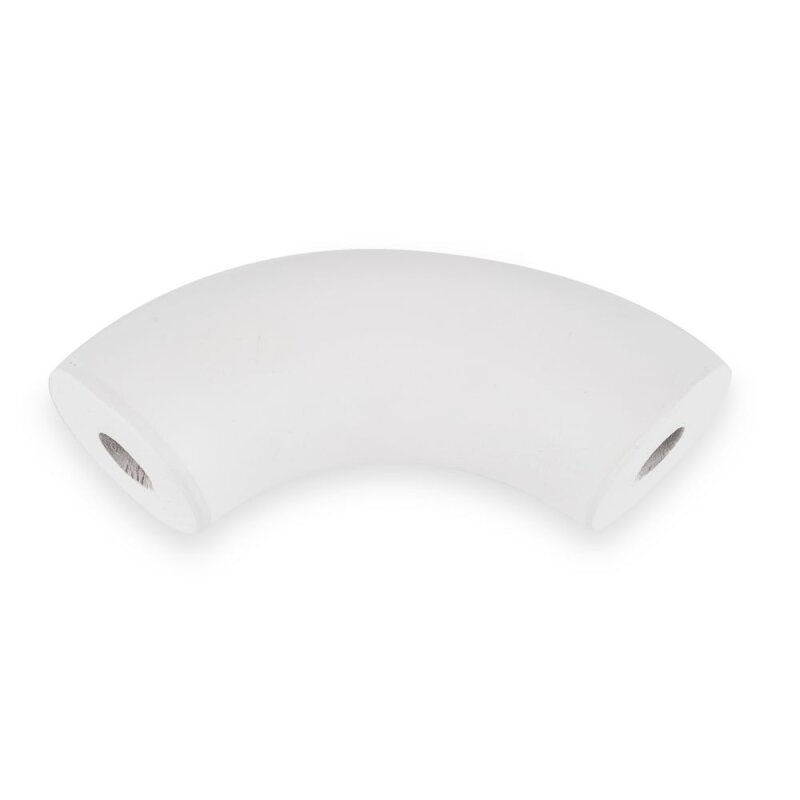

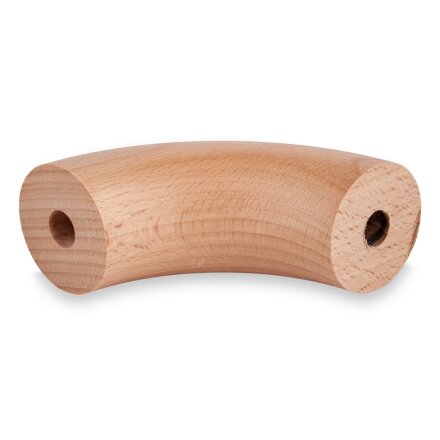

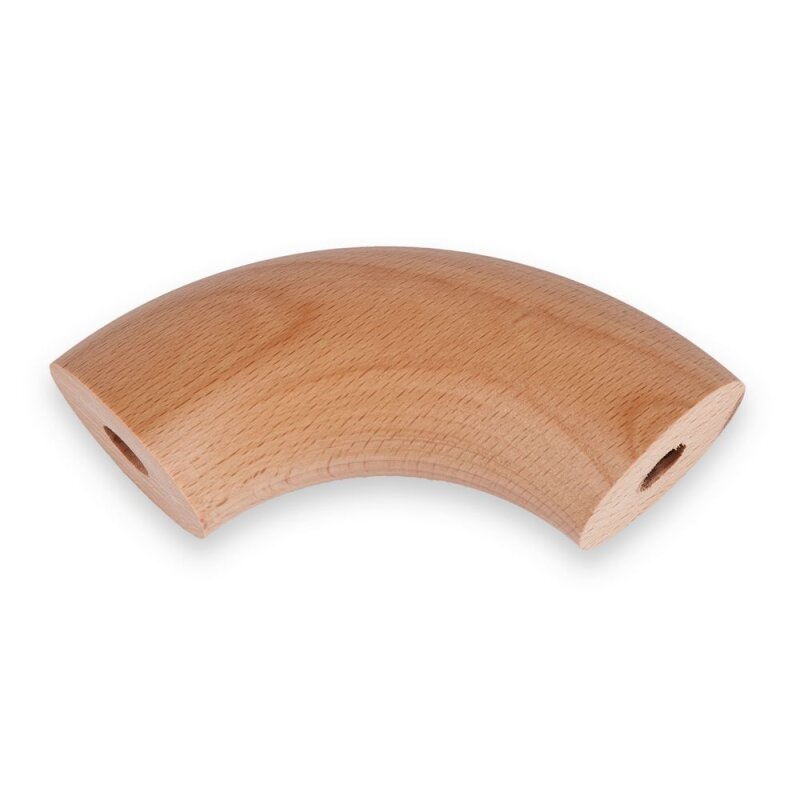

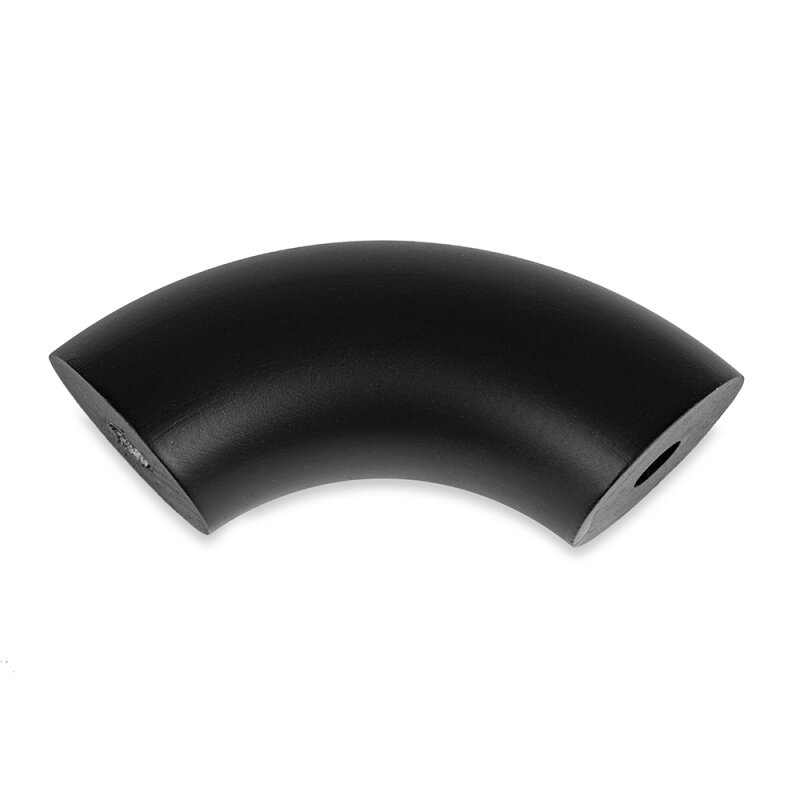

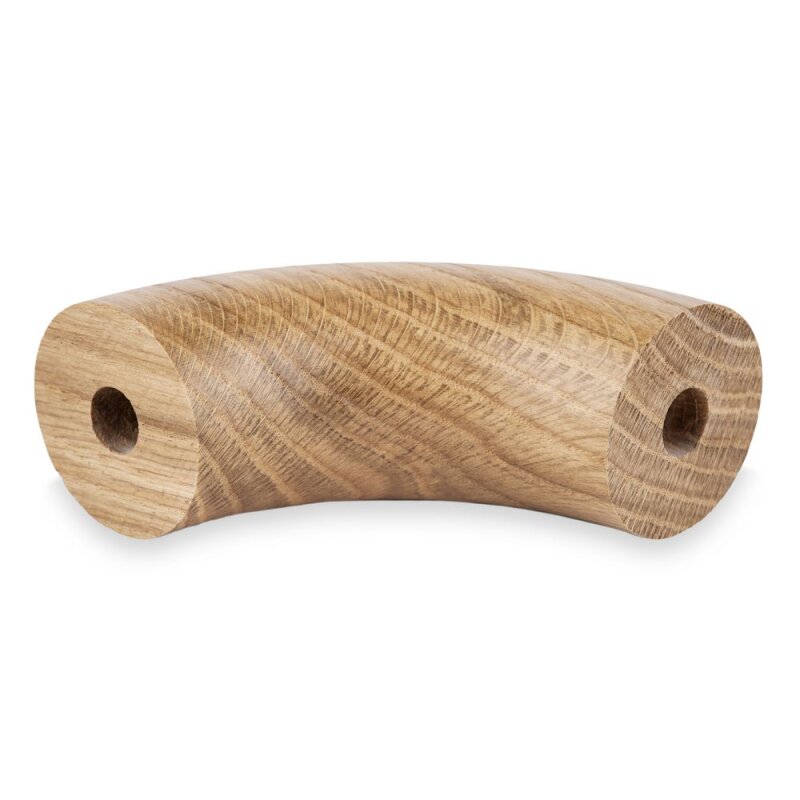

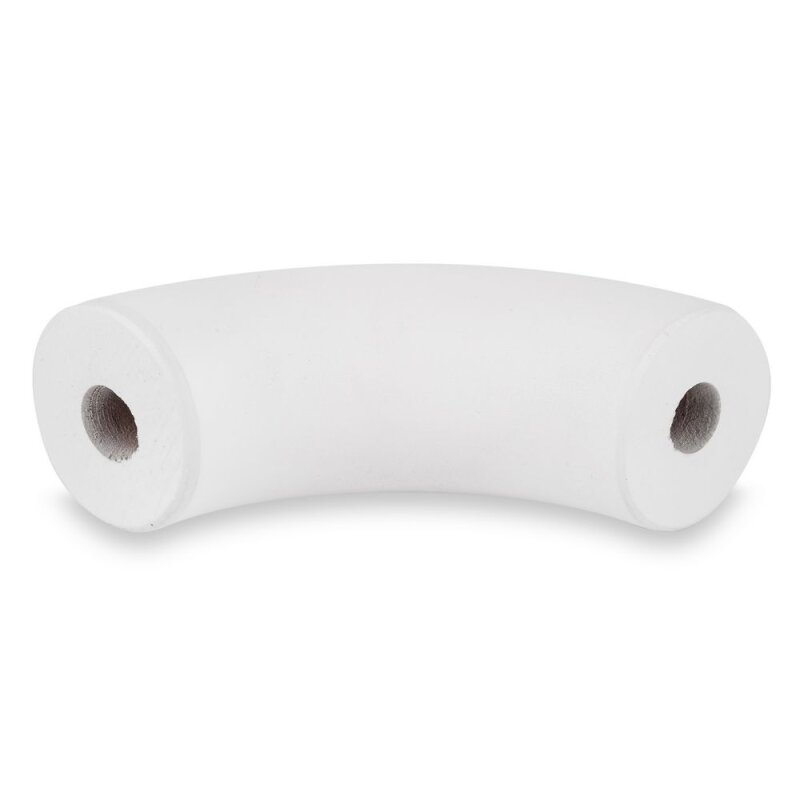

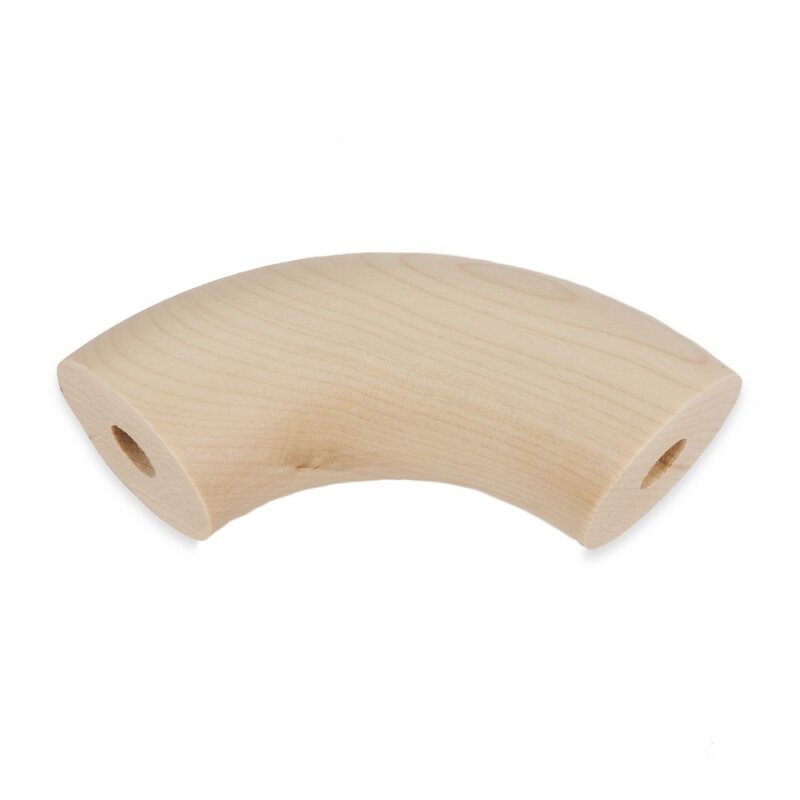

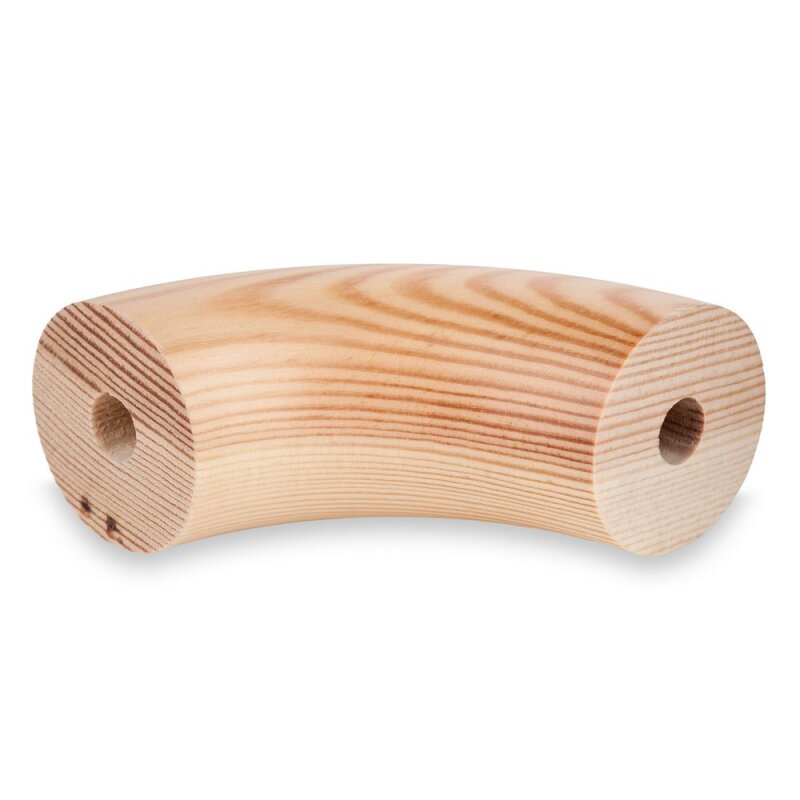

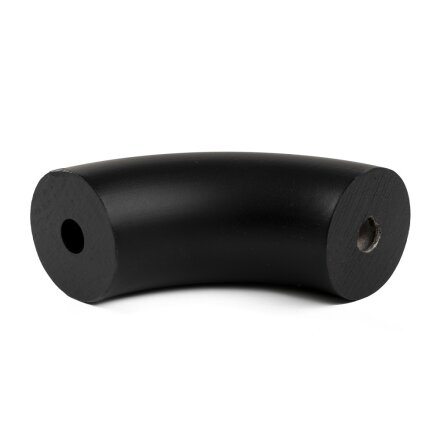

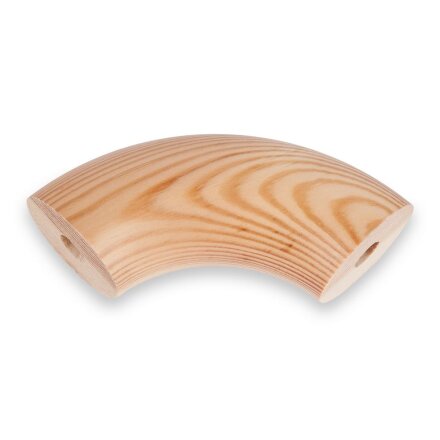

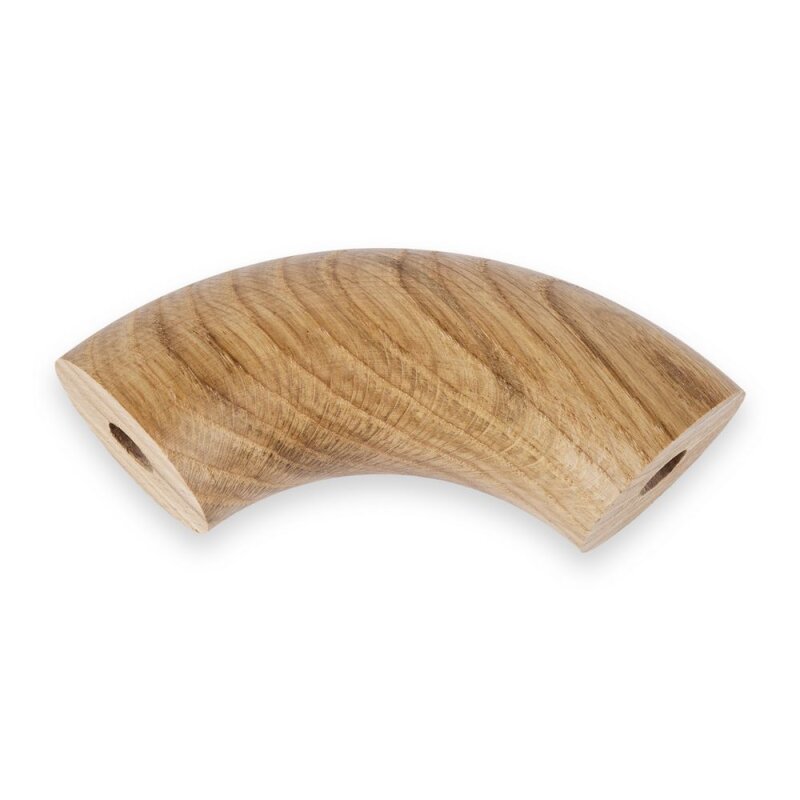

Buche (Bild 1 + 2), Eiche (Bild 3 + 4), Kiefer (Bild 5 + 6), Weiß (Bild 7 + 8), Ahorn (Bild 9 + 10), Schwarz (Bild 11 + 12), Esche
- Durchmesser: 35mm, 40mm, 42mm, 45mm, 50mm
- Oberfläche: lackiert, geölt und roh
- Bohrung: ungebohrt und ein- oder zweiseitig gebohrt
- Stirnseite: gekappt, gefast
Maße - Außenradius:
- Durchmesser 35mm: 87 - 88mm
- Durchmesser 40mm: 90mm
- Durchmesser 42mm: 90mm
- Durchmesser 45mm: 92mm
- Durchmesser 50mm: 95mm
Angaben zur Produktsicherheit
Herstellerinformationen:
Treppen- und Geländerstudio Graber GmbH
Gartenstraße 50
Sachsen
Radebeul, Deutschland, 01445
kontakt@treppenshop-dresden.de
Haben Sie Fragen? Vielleicht finden Sie schon hier die passende Antwort.
» zu unseren FAQs
-
ca. 1 - 3 WerktageBuche (alle Durchmesser)
-
ca. 1 - 3 TageEiche (42mm und 45mm)
-
ca. 7 - 9 WerktageSchwarz/Weiß
-
ca. 5 - 7 WerktageBuche geölt
-
ca. 5 - 7 WerktageEiche geölt (42mm und 45mm)
-
ca. 21 - 23 Werktagealle anderen Hölzer und Durchmesser
Montage
- Der Handlaufbogen wird mittels beiliegendem Dübel (12mm Durchmesser) auf die Handläufe stirnseitig aufgesteckt
-
Bitte beachten: Handlauf und Bogen passen im Zehntelmillimeterbereich aufgrund der unterschiedlichen Fertigung nicht zusammen und müssen immer vor Ort durch Verschleifen selbst angepasst werden. Zur besseren optischen Anpassung können die Stirnseiten der Bögen auch gefast geliefert werden, da dadurch die Nacharbeit wegfällt (siehe Bogen in weiß).

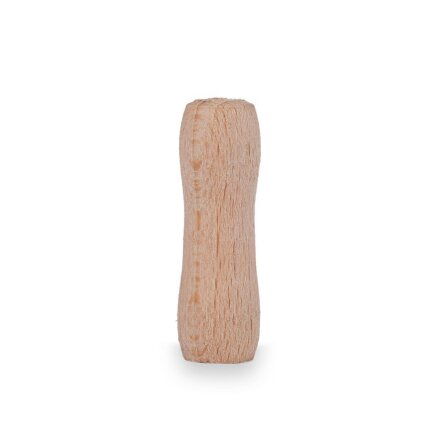

- Um die Anpassung etwas zu erleichtern erhalten Sie von uns Bussarddübel, mit denen Sie die Verbindung austarieren können.
- Handlauf und Bogen müssen anschließend unbedingt! miteinander verklebt werden (z.B. mit Berliner Holzkaltleim)
- Der Bogen kann aber auch ungebohrt verklebt werden.
----------------------------------------------------------------------------------------------------------------------------------
Berechnung der Länge des Handläufe bei Verwendung eines Bogens:
Wandabstand des Handlaufhalters (z.B. 6,5cm)
- Hälfte des Durchmessers des Handlaufes (z.B. Durchmesser 4,5cm = 2,25cm)
+ Außenradius des Bogens (z.B. 9,2cm)
____________________________________________________________
= benötigtes Maß (z.B. 13,25cm)
Dieses Maß ziehen Sie nun von den jeweils mit den Bogen zu montierenden Handläufen ab.
----------------------------------------------------------------------------------------------------------------------------------
Wichtig für 90° Bögen

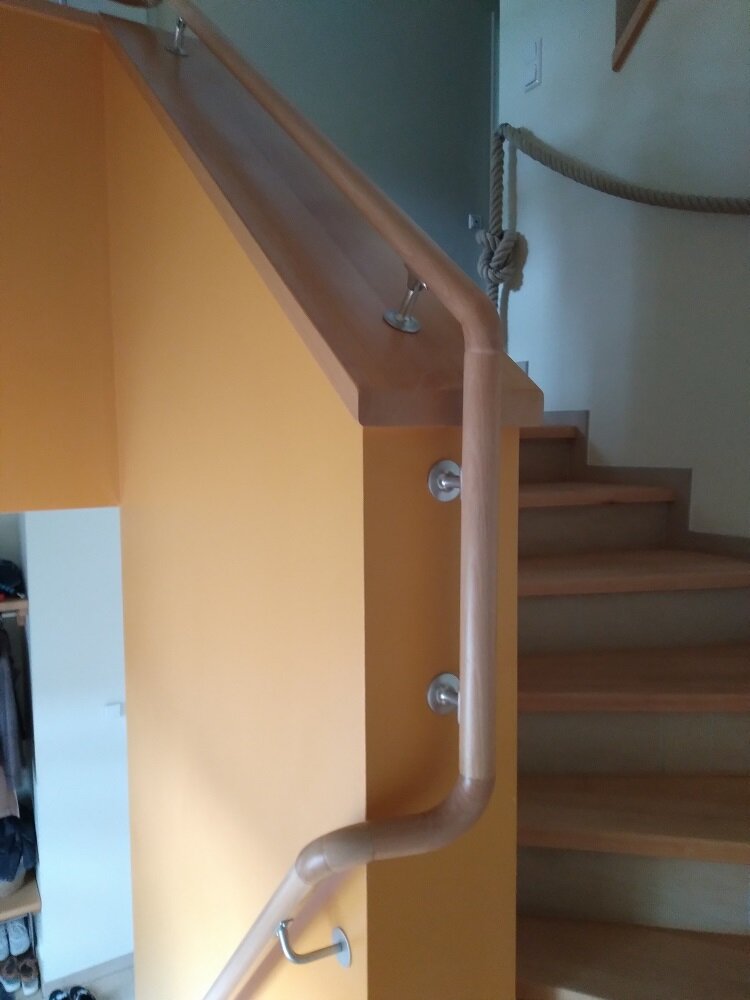

Der 90° Bogen ist vor allem gedacht für Brüstungsgeländer, also Geländer/Handläufe die ohne Steigung verbunden werden sollen.

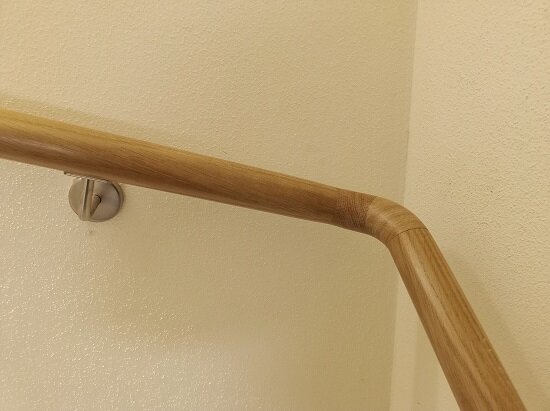

Sollten Sie den Bogen für ein Steigungsgeländer bzw. Handläufe mit Steigung bzw. gewendelte Treppen benötigen, dann müssen Sie beachten, dass dieser bei den meisten Wänden aufgrund des zweifachen Steigungswinkel (Steigung Handlauf 1 + Steigung Handlauf 2) und den nicht exakt im 90° Winkel zueinander stehenden Wänden nur mit einer Anpassung des Bogens und Handlaufes durch Sie vor Ort verwendbar ist.
- Sollten Ihre Wände exakt in einem 90° Winkel zueinanderstehen und die Wände 100% gerade sein (sehr selten!), dann können Sie die Verbindung herstellen.
- Sollten Ihre Wände nicht exakt in einem 90° Winkel zueinanderstehen (sehr häufig!), dann können Sie systematisch mit eventuell mehreren Gehrungsschnitten an Handlauf und Bogen die Verbindung mit dem Handlauf 2 selbst herstellen. Handwerkliches Geschick und das passende Werkzeug ist dafür erforderlich.
Wir empfehlen Ihnen aber stattdessen zwei 45° Bögen zu verwenden, denn diese können Sie vor Ort durch Drehung so anpassen, dass beide Handläufe verbunden werden können. Oder Sie nehmen den Edelstahlbogen, der jedoch nur für 45mm Handläufe geeignet und verstellbar ist.
