Handrail arch 90° for the matching transition
Handrail arch with an angle of 90° are used to connect the handrail securely and seamlessly at corners or turning points to create a continuous and stable railing.
Our handrail arches are made of solid wood to ensure long life and stability. They are available in a range of diameters and finishes to suit different requirements.
When installing handrail arches, it is important to work carefully to ensure they fit perfectly and are securely fastened. The arches should be positioned so that they seamlessly enclose the handrail, forming an even and smooth surface. Proper installation will ensure that the handrail is stable, secure and easy to maintain when needed.
To note:
To connect the arch to the handrail, please refer to all the info under the "Assembly" tab on this page.
You do not need the 3D-H connector for the assembly of handrail arches. Arches are glued as standard with dowels, which we supply.
You can choose between:
- Type of wood

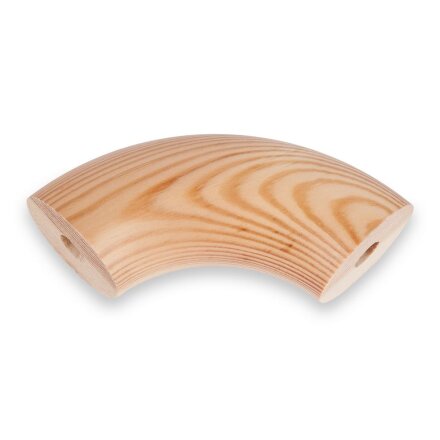

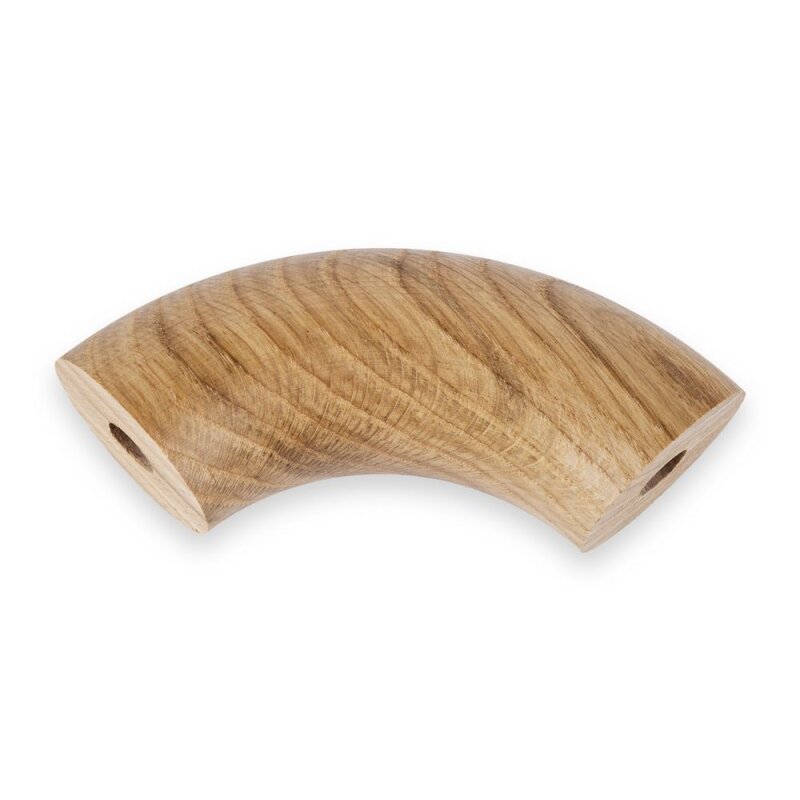

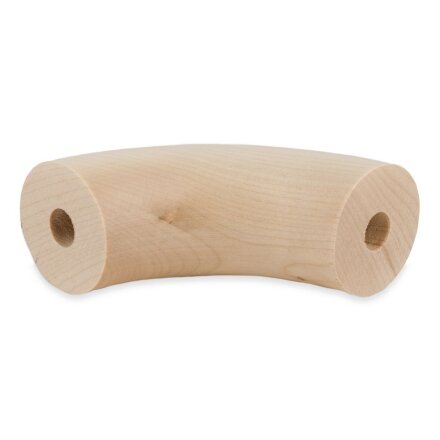

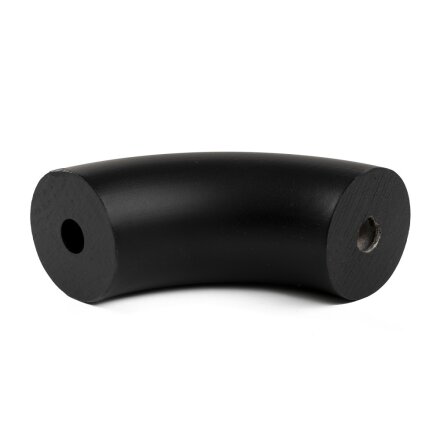

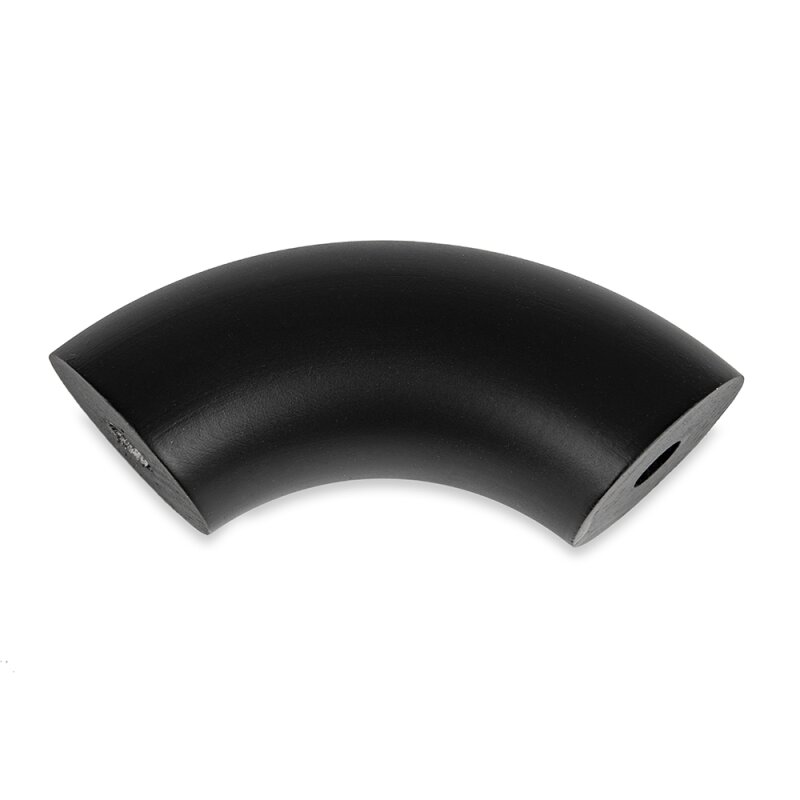

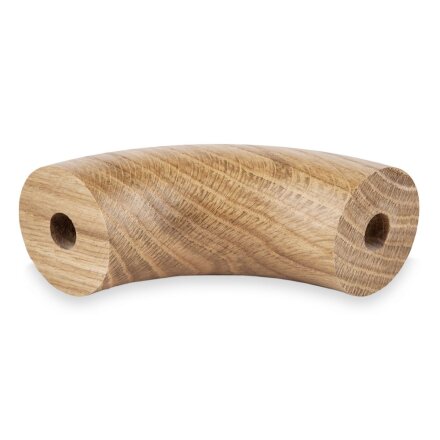

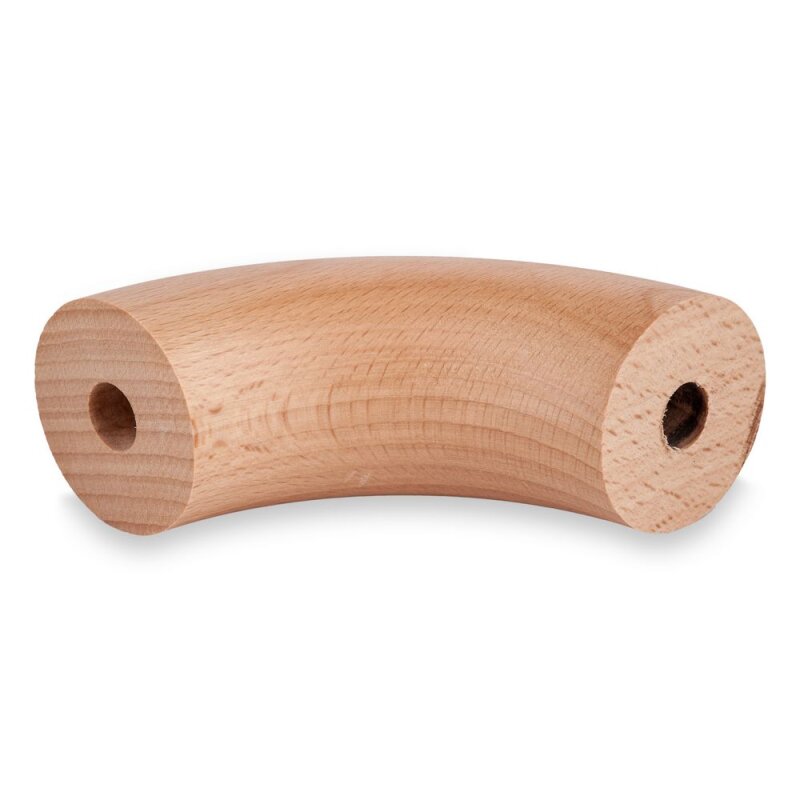

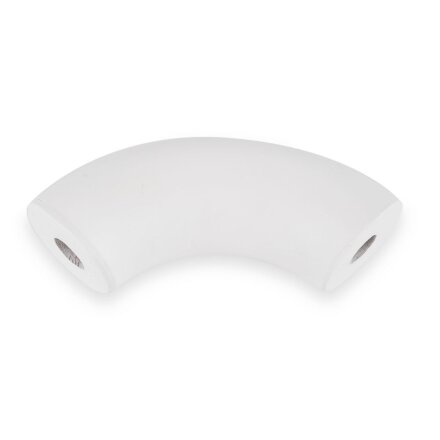

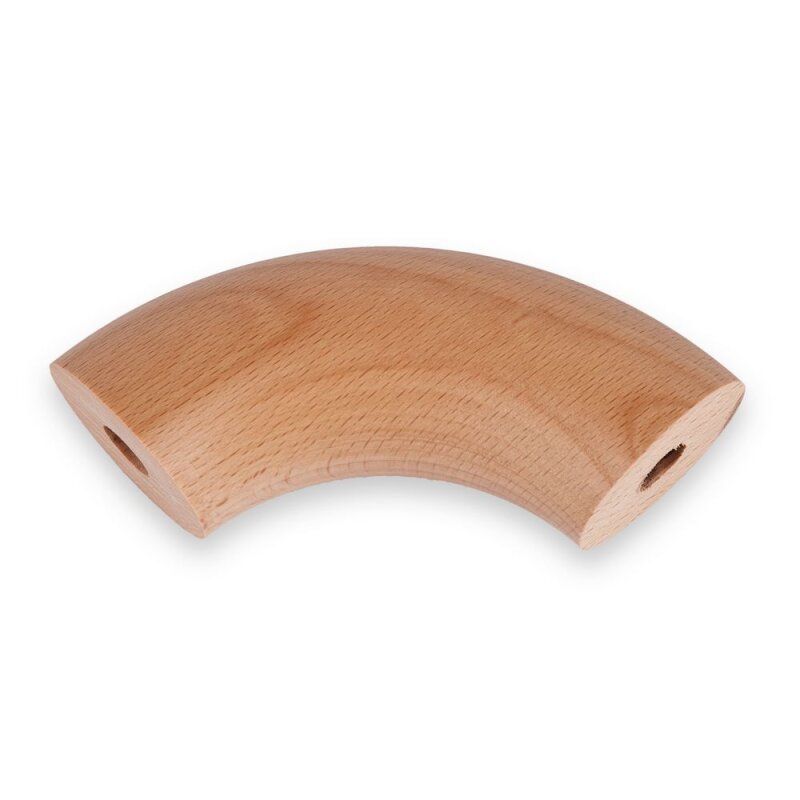

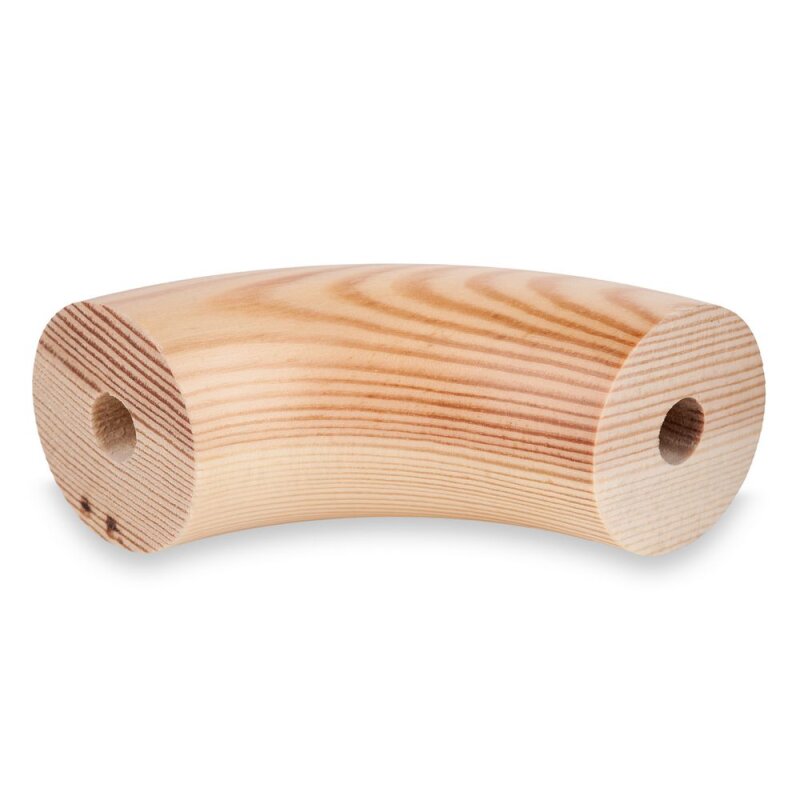

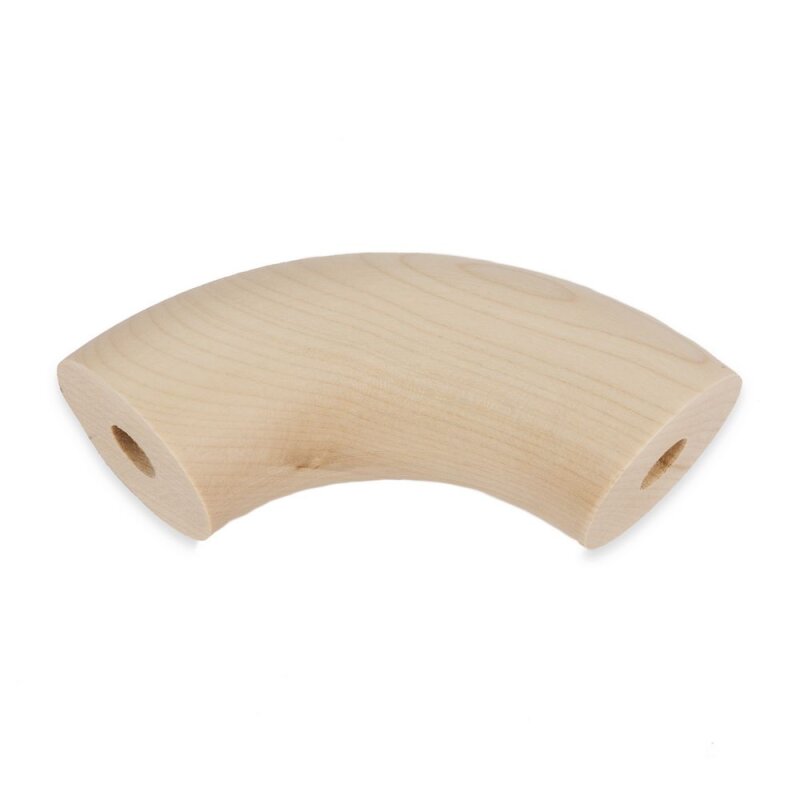

Beech (Image 1 + 2), Oak (Image 3 + 4), Pine (Image 5 + 6), White (Image 7 + 8), Maple (Image 9 + 10), Black (Image 11 + 12)
- Diameter: 35mm, 40mm, 42mm, 45mm, 50mm
- Surface: lacquered, oiled and raw
- Bore: undrilled and drilled on one or two sides
- Frontside: cut, chamfered
Measurement - Outer radius:
- diameter 35mm: 87 - 88mm
- diameter 40mm: 90mm
- diameter 42mm: 90mm
- diameter 45mm: 92mm
- diameter 50mm: 95mm
Product safety information
Manufacturer information:
Treppen- und Geländerstudio Graber GmbH
Gartenstraße 50
Sachsen
Radebeul, Deutschland, 01445
kontakt@treppenshop-dresden.de
Haben Sie Fragen? Vielleicht finden Sie schon hier die passende Antwort.
» zu unseren FAQs
-
ca. 1 - 3 WerktageBuche (alle Durchmesser)
-
ca. 1 - 3 TageEiche (42mm und 45mm)
-
ca. 7 - 9 WerktageSchwarz/Weiß
-
ca. 5 - 7 WerktageBuche geölt
-
ca. 5 - 7 WerktageEiche geölt (42mm und 45mm)
-
ca. 21 - 23 Werktagealle anderen Hölzer und Durchmesser
Montage
- Der Handlaufbogen wird mittels beiliegendem Dübel (12mm Durchmesser) auf die Handläufe stirnseitig aufgesteckt
-
Bitte beachten: Handlauf und Bogen passen im Zehntelmillimeterbereich aufgrund der unterschiedlichen Fertigung nicht zusammen und müssen immer vor Ort durch Verschleifen selbst angepasst werden. Zur besseren optischen Anpassung können die Stirnseiten der Bögen auch gefast geliefert werden, da dadurch die Nacharbeit wegfällt (siehe Bogen in weiß).
- Um die Anpassung etwas zu erleichtern erhalten Sie von uns Bussarddübel, mit denen Sie die Verbindung austarieren können.
- Handlauf und Bogen müssen anschließend unbedingt! miteinander verklebt werden (z.B. mit Berliner Holzkaltleim)
- Der Bogen kann aber auch ungebohrt verklebt werden.
----------------------------------------------------------------------------------------------------------------------------------
Berechnung der Länge des Handläufe bei Verwendung eines Bogens:
Wandabstand des Handlaufhalters (z.B. 6,5cm)
- Hälfte des Durchmessers des Handlaufes (z.B. Durchmesser 4,5cm = 2,25cm)
+ Außenradius des Bogens (z.B. 9,2cm)
____________________________________________________________
= benötigtes Maß (z.B. 13,25cm)
Dieses Maß ziehen Sie nun von den jeweils mit den Bogen zu montierenden Handläufen ab.
----------------------------------------------------------------------------------------------------------------------------------
Wichtig für 90° Bögen
Der 90° Bogen ist vor allem gedacht für Brüstungsgeländer, also Geländer/Handläufe die ohne Steigung verbunden werden sollen.
Sollten Sie den Bogen für ein Steigungsgeländer bzw. Handläufe mit Steigung bzw. gewendelte Treppen benötigen, dann müssen Sie beachten, dass dieser bei den meisten Wänden aufgrund des zweifachen Steigungswinkel (Steigung Handlauf 1 + Steigung Handlauf 2) und den nicht exakt im 90° Winkel zueinander stehenden Wänden nur mit einer Anpassung des Bogens und Handlaufes durch Sie vor Ort verwendbar ist.
- Sollten Ihre Wände exakt in einem 90° Winkel zueinanderstehen und die Wände 100% gerade sein (sehr selten!), dann können Sie die Verbindung herstellen.
- Sollten Ihre Wände nicht exakt in einem 90° Winkel zueinanderstehen (sehr häufig!), dann können Sie systematisch mit eventuell mehreren Gehrungsschnitten an Handlauf und Bogen die Verbindung mit dem Handlauf 2 selbst herstellen. Handwerkliches Geschick und das passende Werkzeug ist dafür erforderlich.
Wir empfehlen Ihnen aber stattdessen zwei 45° Bögen zu verwenden, denn diese können Sie vor Ort durch Drehung so anpassen, dass beide Handläufe verbunden werden können. Oder Sie nehmen den Edelstahlbogen, der jedoch nur für 45mm Handläufe geeignet und verstellbar ist.
