Mounting set for drilled railing posts

Do you have any questions?

» Our FAQs » Our wood dictionary

Or get in touch with us!

0351 / 42 15 281 (Mo - Fr 9AM - 5PM)

» Send a message

4.95 / 5.00

Sehr gut

Freundlich nett Top Qualität und Blitzlieferung. Was will man mehr, m…

Hans-Jürgen Wyrwa
Ware top, Kontakt zum Shop super, Spedition hielt jedoch zwei Liefertermine…

Ralf S.
Ganz herzlichen Dank für die schnelle Bearbeitung meiner etwas individuelle…

Martin Tal
Hallo der gelieferte Artikel ist in einwandfreiem Zustand!!!. Gesamt…

Theo Maurer
Die Geländer machen einen sehr wertigenEindruck und waren trotz fehlender B…

Peter BECKER

Gesamt: 1055

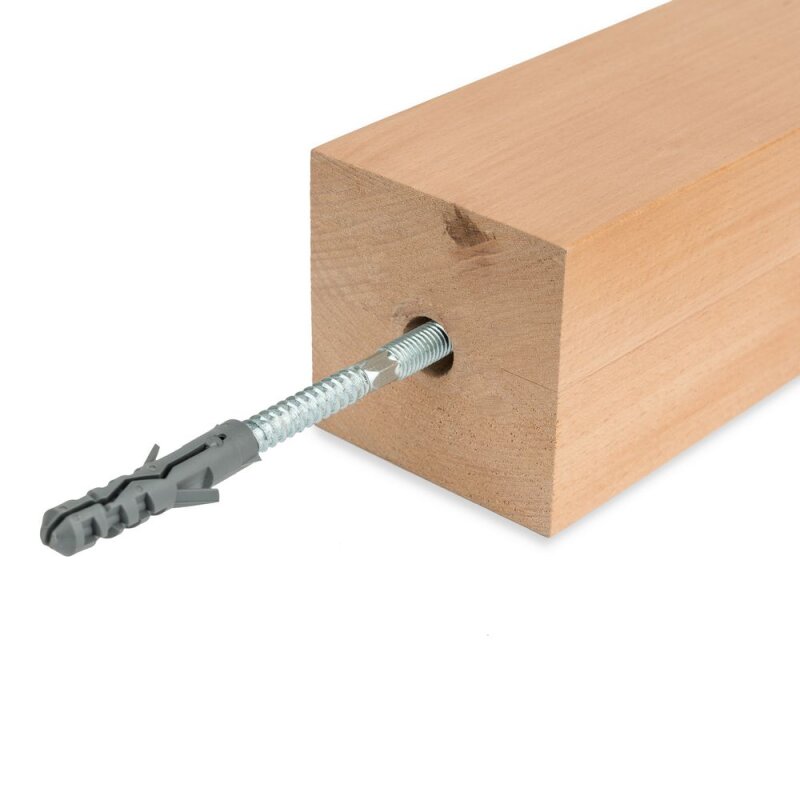

Picture: Mounting set screwed into railing posts, hipped roof

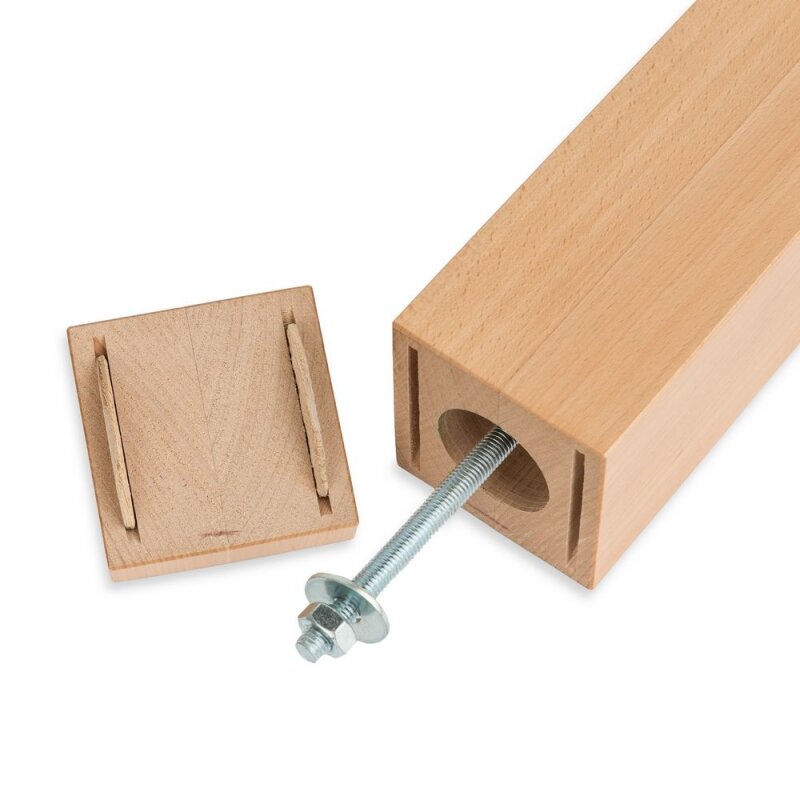

Picture: Mounting set screwed into railing posts, bottom view

SKU: 9139
GTIN: 4260108558292

9,00 €

incl. 19% VAT , plus

Delivery time: 1 - 3 Workdays (DE - int. shipments may differ)

Set for mounting the drilled stair posts

Contents:

1x Threaded bar, Length: 1000mm, Diameter: M10 with thread
1x Hanger bolt, length: 120mm, M10 wood thread on one side - other side M10 thread approx. 50mm
1x Long nut for assembly connection between the spindle and the hanger bolt
1x Nut M10 and washer
1x dowels for 10mm Hanger Bolt
1x Assembly Instructions

Haben Sie Fragen? Vielleicht finden Sie schon hier die passende Antwort.
» zu unseren FAQs

There are no reviews yet.

Montageanleitung für gebohrte Pfosten

1. Schritt

Prüfen Sie, ob Sie neben Pfosten, Handlauf, Bodenleiste und ggfs. Geländerstäben alle Teile des Befestigungssets vorliegen haben.

Das Set besteht aus:

Metallspille
Langmutter
Stockschraube
Dübel
Mutter M10
Unterlegscheibe

Sie benötigen zusätzlich:

17er Steckschlüssel oder Maulschlüssel
Eisensäge oder Trennschleife

_______________________________________________________________________________________________________

2.Schritt
Montieren Sie den Handlauf und ggfs. die Geländerstäbe sowie die Bodenleiste an den Pfosten.

Bitte beachten Sie, dass die Verbindungsschrauben für Handlauf und Bodenleiste seitlich unten an den Pfosten mit einer Sacklochbohrung ausgeführt werden. Diese muss hinter der senkrechten Pfostenbohrung mindestens so tief wie der Schraubenkopf sein, damit dieser dann die senkrechte Metallspille nicht behindert.

_______________________________________________________________________________________________________

3. Schritt
Stellen Sie das Geländer so auf, wie es zum Schluss stehen soll.

_______________________________________________________________________________________________________

4. Schritt
Verschrauben Sie die Metallspille mit der Langmutter (ca. 4 - 5 Umdrehungen).

Verschrauben Sie die andere Seite der Verbindungsmutter mit der Stockschraube.

Schieben Sie danach die Metallspille mit der Stockschraube durch die Bohrung im Pfosten und fixieren Sie auf dem Boden mit einem leichten Schlag den Bohrungspunkt.

Tipp: Damit die Gewindestange sich auf der Langmutter bei der Montage nicht mitdrehen kann, kerben Sie das Gewinde der Stockschraube leicht mit einem Hammer an.

_______________________________________________________________________________________________________

5. Schritt
Entfernen Sie die Metallspille mit der Stockschraube wieder aus dem Pfosten und schrauben Sie diese auseinander.

Prüfen Sie aus welchem Material Ihr Fußboden ist:

Holz: Bei Holz wird die Stockschraube direkt in den Holzfußboden in den Bohrungspunkt eingeschraubt. Bohren Sie dafür das Holz vor.

Beton/Estrich u.a.: Bohren Sie in den Bohrungspunkt des Fußbodens Ihre benötigte Bohrung. Setzen Sie dann den mitgelieferten Dübel für die beiliegende Stockschraube ein und drehen Sie die Stockschraube mit der Langmutter in den Dübel.

Setzen Sie danach das Geländer auf die Stockschraube und führen Sie die Metallspille in das Loch im Pfosten.

Reißen Sie die Metallspille auf das Längenmaß an, welches Sie benötigen.

Legen Sie danach das Geländer wieder beiseite und schneiden Sie die überstehende Spille ab. Drehen Sie davor die beiliegende Mutter M10 sowie die Unterlegscheibe mit einem Steckschlüssel 17 oder Maulschlüssel auf die Metallspille und schneiden Sie dahinter ab. Dadurch kann nach dem Schneiden das Gewinde sofort wieder genutzt werden.

_______________________________________________________________________________________________________

6. Schritt
Setzen Sie nun das Geländer wieder auf und verbinden Sie die Metallspille mit der Langmutter.

Jetzt kann der Pfosten fest mit der Stockschraube verbunden und das Walmdach oder die Kappe des Pfostens aufgesetzt werden.

Wichtig: Die Pfostenköpfe dürfen nicht verwechselt werden, da sie an den jeweiligen Pfosten angepasst sind.
